スカイマスター
スカイマスター SB12A コンパクトで最大地上高さ12mの高所作業車
ブームを車両後方へ向けて格納する後方格納タイプにより工事内容に合わせた様々な資材・機材を搭載できる大容量の積載スペースを確保。アウトリガの横張り出しなしで「フルブーム」作業が可能。車両全高も2.8mとコンパクト化し、メンテナンス効率化のために新構造のブームを採用しています。
-
大容量の積載スペースの実現
大容量の積載スペース（車両積載150㎏*）と積載高さ約１mを確保しています。*シャシにより異なります。
-
コンパクトな車体で広い作業領域をカバー
アウトリガの横張り出しなしで、ブーム全伸長のまま全ての起伏角度で作業が可能な「フルブーム」作業を実現しました。また、車両全高は2.79m*と低く機動性の向上と高架下などへの接触事故防止にお役立ち致します。*シャシにより異なります。
-
かわし作業が楽なブーム先端形状
ブーム先端の形状により障害物をかわしてのアプローチが容易に行えます。
-
操作性と乗り心地の向上を同時に実現
第2・3ブームにアルミブームを採用。軽量化とブームの剛性向上を同時に達成。たわみや減少して乗り心地も向上しています。
■新機構ジャッキの採用
ジャッキベースをセットする手間を省き、作業をすばやく開始できる様に新機構の直下型オフィスセットジャッキを採用
ジャキセット時の横滑りを防止すると共に、路面を傷つけない様、ゴム付きパットベースも標準装備しています。
-

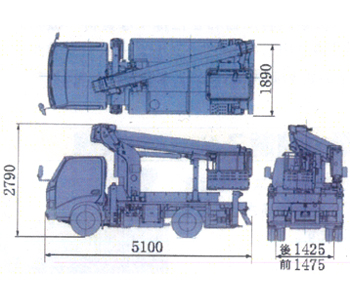

車両寸法図
※寸法は架装シャシーにより異なります。
-

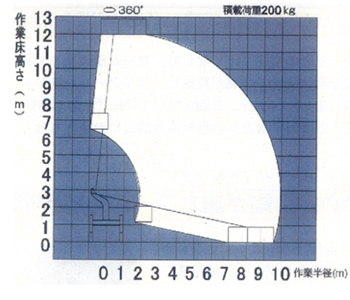

作業範囲図
*作業範囲はジャッキを水平堅土上に設置したものです。
*作業範囲は全周同一です。
*作業範囲はプームのたわみは考慮されておりません。
主要諸元
| 架装型式・名称 | |
|---|---|
| 型式 | ＳＢ12Ａ |
| 名称 | 高所作業車 |
| バスケット | |
| 最大積載荷重（搭乗人員） | 200kg（2名） |
| 最大地上高 | 12.0m |
| 最大作業半径 | 9.9m |
| 内側寸法 | 1.0m×0.7m×0.9m（幅×奥行き×高さ） |
| 首振角度 | 左105°～右105° |
| ブーム | |
| 型式 | 直伸3段 |
| ブーム長さ | 3.93m～9.44m |
| 伸縮ストローク | 5.51m |
| 伸縮速度 | 伸25s 縮20s |
| 起伏角度 | マイナス12°～84° |
| 起伏速度 | 30s |
| 旋回角度 | 360°（全旋回） |
| 旋回速度 | 1.0rpm |
| ジャッキ | |
| ジャッキ張幅 | 1860mm（前） 1710mm（後） |
| ジャッキストローク | 525mm（前） 545mm（後） |
| 安全装置 | |
| 油圧系安全装置（油圧安全弁・ジャッキ伸縮安全装置・ブーム起伏安全装置・ブーム伸縮安全装置 ・バスケット平衡安全装置）作業停止スイッチ 下部優先スイッチ フートスイッチ 非常用ポンプ 補助ロープ掛けジャッキ ・ブームインターロック装置 キャプ干渉防止装置 |
|
| その他装置 | |
| エンジン始動・停止装置（省エネ対応型） オートアクセル 荷台枠 水準器 100Ｖコンセント ブーム自動格納 上部バランスシリンダロッド保護ブーツ ボム付きパットベース |
|
| 標準付属品 | |
| 木製ジャッキベース タイヤ輪止め 標準付属工具一式 | |
| 特別仕様 | |
| 上部作業灯 ニュートラル検知インターロック装置 セーフティスイッチ 左1段工具箱右荷台枠 左右1段工具箱 アウトリガ注意灯 操作部照明 自動水平機能付きジャッキ自動張出装置 アース棒 アースリール ＦＲＰ拡底バケット |
|
| 車両諸元 | |
| 最大積載量 | 150kg（架装シャン・使用により異なります） |
| 架装シャン | 3.5ｔクラス |
